小型集塵脱臭装置
小型脱臭装置（脱臭器）
小型集塵脱臭装置
小型レーザー加工機を使用した切断・カッティング・彫刻・刻印・グラフィック描画などで発生する微細粉塵・臭気・タール・蒸気などを有効に吸引・除塵・脱臭・有害ガスを95%以上処理し、環境をクリーンにします。
また、オプションの消音装置を装着することで、静音性を高め、作業環境の改善・近隣への配慮にも対応します。
※お客様のご要望に応じたカスタマイズも承っております。
注意
- レーザー加工時のヒュームを5～10年吸い続けますと塵肺病と呼ばれる職業病が心配されています。
- 塵肺の合併症は①肺結核、②結核性胸膜炎、③結核性気管支炎（せき、痰の量が多くなる、黄色痰が出る。）④続発性気胸（肺に穴があき胸郭との間に空気が入る）、⑤肺癌などが起こる可能性が心配されています。
- 各種排煙（0.5～5μm粒径の粉塵）は肺に沈着しやすく0.3～0.5%は肺胞などに永久沈着し、塵肺と呼ばれる職業病を惹き起こすと云われております。

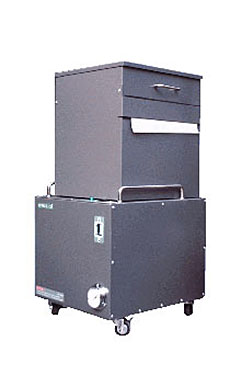

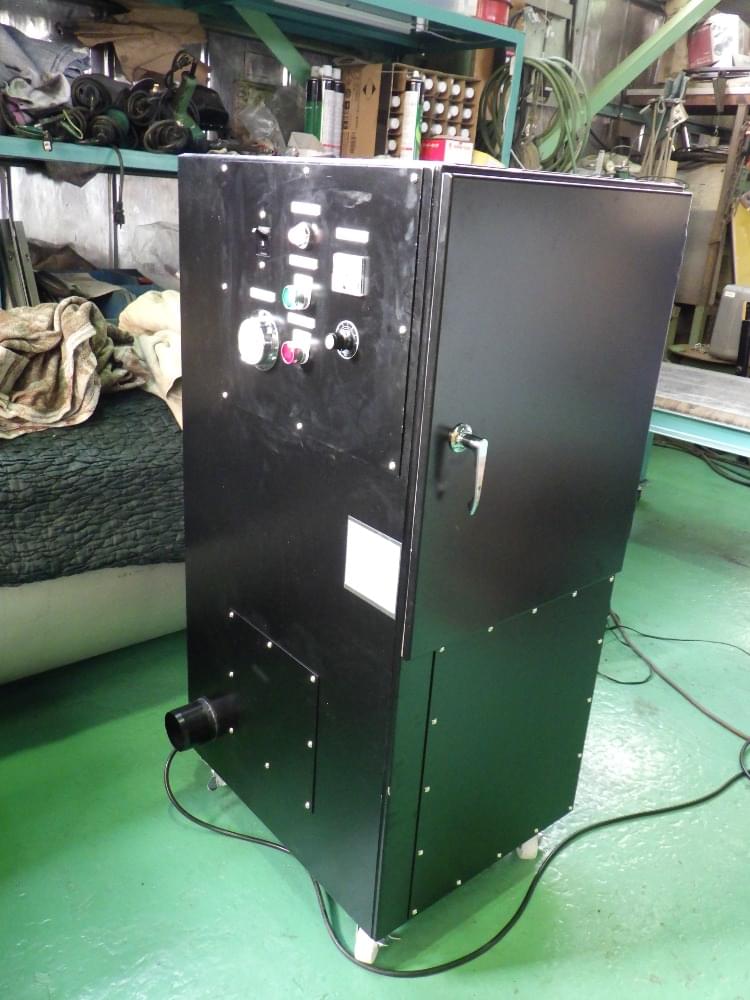

フラットモアイ DR-IS2F（ティッシュペーパーフィルター式）※低ランニングコスト型
- 【低ランニングコストのティッシュ式フィルター】
- 市販のティッシュペーパーを一次フィルターに使用することで、ランニングコストを抑えられます。目詰まりを起こした時はティッシュペーパーを交換してください。
- 【フィルターの状態を把握するための圧力ゲージ】
- フィルターが目詰まりすると装置内の圧力が上昇し、本体の圧力ゲージが上昇します。お客様は圧力ゲージの針を見ることでフィルターの状況を把握できます。
- 【交換が簡単な活性炭カートリッジ】
- 活性炭は取扱が便利なダンボールカートリッジ式で供給致します。
お客様はカートリッジを差換えるだけで活性炭交換が完了します。
送風機ユニットは消音処理を施してありますので、マンションや事務室の一室で安心してご使用いただけます。（騒音値65dB以下、小型レーザー加工機の冷却ファンより静かなレベルです。）
※横スクロールで全体を表示します。
| 型式 | DR-IS2F（ティッシュペーパーフィルター式） | |
|---|---|---|
| 対応ワークエリア | W.400mm～600mm×D.300mm程度 | |
| 外形寸法 | W.400mm×D.450mm×H.790mm | |
| 能力 | 切替なし | |
| 吸引量 | 2㎥/min/5kPa（定格時）/max10kPa | |
| 消費電力 | 0.52kW/AC100V | |
| 吸気口 | φ75mm | |
| 排気口 | φ50mm | |
| 騒音 | 65dB（A）/1m ※オプションの排気消音器を使用した場合、排気騒音を15dB～30dB程度低減できます。 | |
| 重量 | 約65kg（宅配便で搬送可） | |
| 構成 | 1次フィルター （粗塵用） |
ティッシュペーパー×4枚 |
| 2次フィルター （中性能） |
E305（305mm×305mm×65mm） | |
| 3次フィルター （精密） |
FM-600（275mm×275mm） | |
| 脱臭器 | 18リットルタイプ ※臭気の種類により4種類の脱臭材が使用できます。 | |
| 吸引ブロアー | 送風機ユニットは消音処理を施してあります。 | |

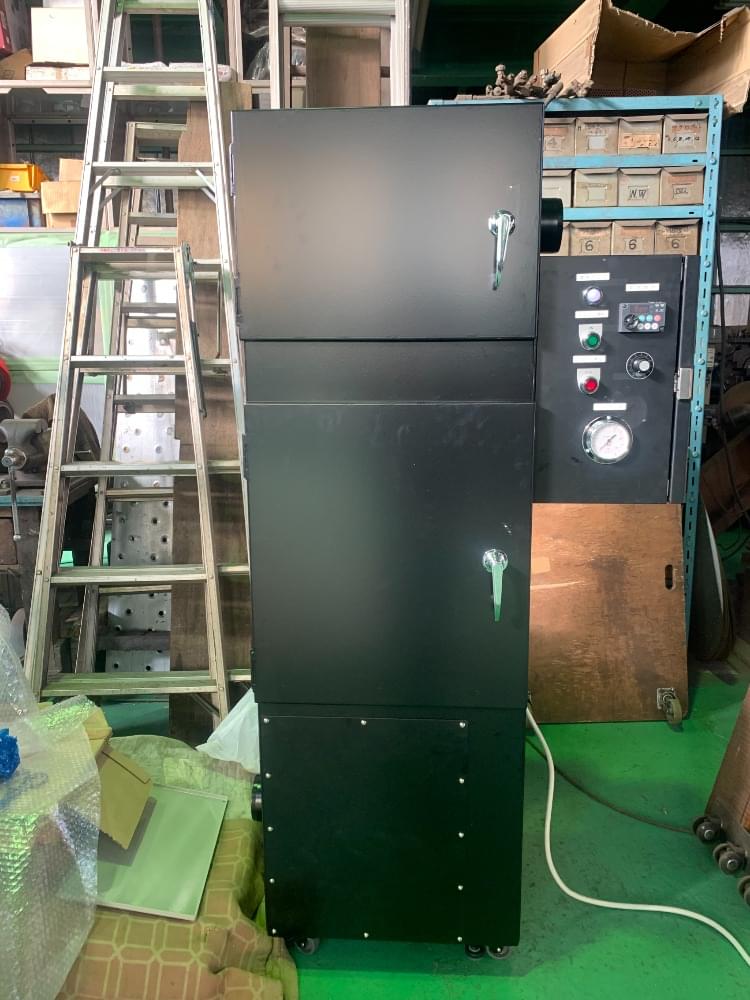

ロールモアイ DR-IS2R（ロールフィルター式）※ロングライフ型
主に小型レーザー加工機によるアクリルや木、ゴムなどの加工時に発生する集塵、臭気除去を目的とした小規模加工場向きの機種です。
- 【扱いが便利なロール式フィルター】
- 目詰まりを起こした場合は一面分引き抜くことで吸引力が回復します。引き抜いたフィルターははさみなどでカットし廃棄してください。
- 【フィルターの状態を把握するための圧力ゲージ】
- フィルターが目詰まりすると装置内の圧力が上昇し、本体の圧力ゲージが上昇します。お客様は圧力ゲージの針を見ることでフィルターの状況を把握できます。
- 【交換が簡単な活性炭カートリッジ】
- 活性炭は取扱が便利なダンボールカートリッジ式で供給致します。
お客様はカートリッジを差換えるだけで活性炭交換が完了します。
※横スクロールで全体を表示します。
| 型式 | DR-IS2R（ロールフィルター式） | |
|---|---|---|
| 対応ワークエリア | W.400mm～600mm×D.300mm程度 | |
| 外形寸法 | W.400mm×D.450mm×H.950mm | |
| 能力 | 切替なし | |
| 吸引量 | 2㎥/min5kPa（定格時）/max10kPa | |
| 消費電力 | 0.52kW/AC100V | |
| 吸気口 | φ75mm | |
| 排気口 | φ50mm | |
| 騒音 | 65dB（A）/1m ※オプションの排気消音器を使用した場合、排気騒音を15dB～30dB程度低減できます。 | |
| 重量 | 約75kg（宅配便で搬送可） | |
| 構成 | 1次フィルター （粗塵用） |
ロールフィルター#850（320mm×25m） |
| 2次フィルター （中性能） |
E-305（305mm×305mm×65mm） | |
| 3次フィルター （精密） |
FM-600（275mm×275mm） | |
| 脱臭器 | 18リットルタイプ ※臭気の種類により4種類の脱臭材が使用できます。 | |
| 吸引ブロアー | 送風機ユニットは消音処理を施してあります。 | |

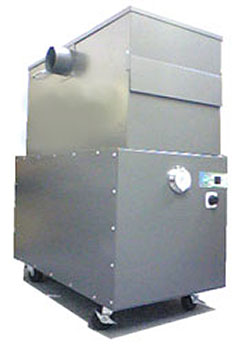

フラットモアイ DR-ISS2F（ティッシュペーパーフィルター or プレフィルター式）
本装置は風量を3段階に選択できるタイプです。金属・木材・樹脂・繊維加工時に発生する粉塵・臭気・有害ガスを95%以上除去できます。騒音が少ないタイプです。
本装置はプレフィルター・1次フィルターの面積が他機種と比較して約30%UPになっております。
※横スクロールで全体を表示します。
| 型式 | DR-ISS2F（ティッシュペーパーフィルター or プレフィルター式） | |
|---|---|---|
| 対応ワークエリア | W.400mm～600mm×D.300mm程度 | |
| 外形寸法 | W.400mm×D.450mm×H.770mm | |
| 能力 | 1～3㎥/min 3段切り替え式 | |
| 吸引量 | 1㎥/min/1.8kPa 2㎥/min/2.5kPa 3㎥/min/2.7kPa | |
| 消費電力 | 0.4kW/AC100V | |
| 吸気口 | φ75mm | |
| 排気口 | φ75mm | |
| 騒音 | 65dB（A）/1m ※オプションの排気消音器を使用した場合、排気騒音を15dB～30dB程度低減できます。 | |
| 重量 | 約70kg（宅配便で搬送可） | |
| 構成 | プレフィルター | プレフィルター#291（305mm×305mm） |
| 1次フィルター （粗塵用） |
ティッシュペーパー×4枚 | |
| 2次フィルター （中性能） |
E-305（305mm×305mm×65mm） | |
| 3次フィルター （精密） |
FM-600（340mm×385mm） | |
| 脱臭器 | 18リットルタイプ ※臭気の種類により4種類の脱臭材が使用できます。 | |

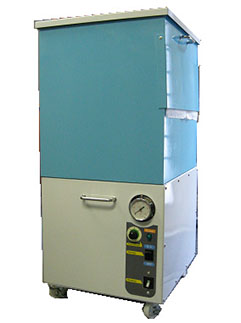

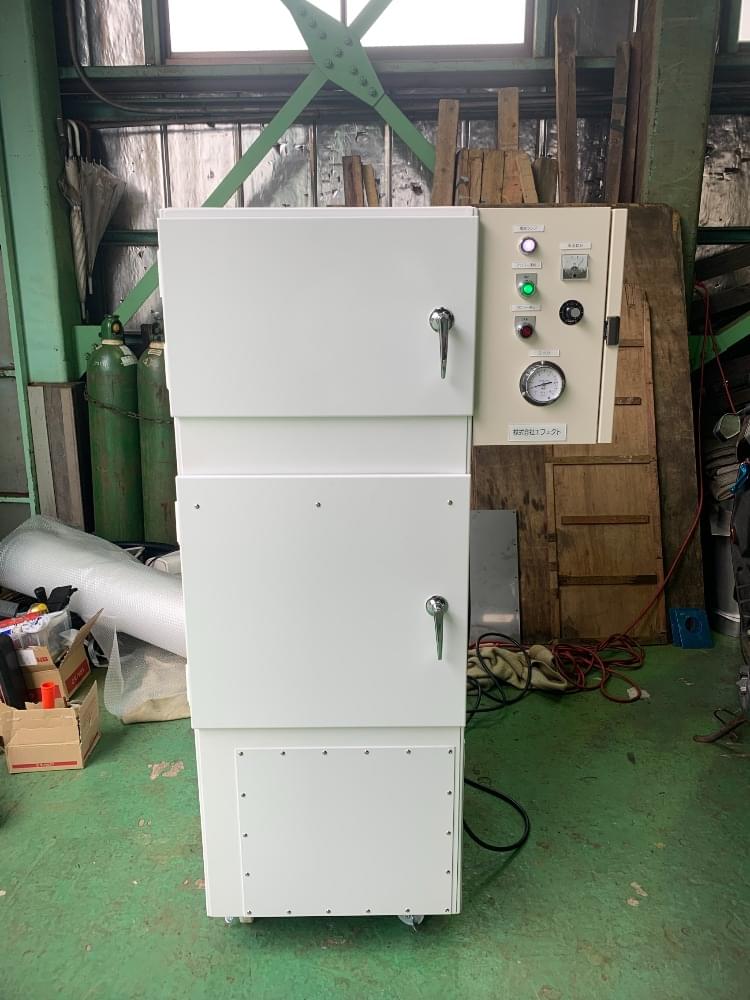

ロールモアイ DR-ISS2R（ロールフィルター式）
本装置は加工発生粉塵量が多い材質を加工する場合に適します。また、加工時間が長い場合にロングライフのフィルターを使用しています。
フィルターの目詰まりは運転中に移動回復できるタイプです。
※横スクロールで全体を表示します。
| 型式 | DR-ISS2R（ロールフィルター式） | |
|---|---|---|
| 対応ワークエリア | W.400mm～600mm×D.300mm程度 | |
| 外形寸法 | W.400mm×D.450mm×H.950mm | |
| 能力 | 1～3㎥/min 3段切り替え式 | |
| 吸引量 | 1㎥/min/1.8kPa 2㎥/min/2.5kPa 3㎥/min/2.7kPa | |
| 消費電力 | 0.4kW/AC100V | |
| 吸気口 | φ75mm | |
| 排気口 | φ75mm | |
| 騒音 | 65dB（A）/1m ※オプションの排気消音器を使用した場合、排気騒音を15dB～30dB程度低減できます。 | |
| 重量 | 約80kg（宅配便で搬送可） | |
| 構成 | プレフィルター | プレフィルター#291（305mm×305mm） |
| 1次フィルター （粗塵用） |
ロールフィルター#850（320mm×25m） | |
| 2次フィルター （中性能） |
E-305（305mm×305mm） | |
| 3次フィルター （精密） |
FM-600（300mm×320mm） | |
| 脱臭器 | 18リットルタイプ ※臭気の種類により4種類の脱臭材が使用できます。 | |

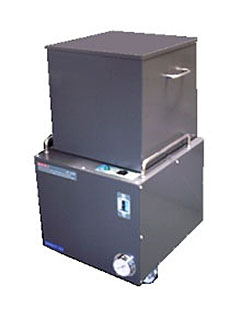

キューブモアイ DR-IS2T（ティッシュペーパーフィルター式）
モアイの血統をそのままに、さらに小型化・高性能化
従来のフラットモアイをさらに小型化したシリーズで、一般に売られているテーブル高さ700mmの下に入る大きさです。
フィルター構成を実績のある当社の中型集塵装置LIVシリーズと同様の仕様に変更しました。従来のフラットモアイに比べ、各フィルター面積を拡大しました。これにより目詰までの時間を延ばせます。
市販のティッシュペーパーを一次フィルターに使用し、その手前にプレフィルターを設置、ランニングコストを押さえながら、ティッシュペーパーの交換頻度を延ばすことでユーザーの手間を省く工夫がされています。
またプレフィルターは水洗いすることにより数回の利用が可能です。（*）
（*）加工物によっては水洗いしても目詰まりを改善できない物もあります。
※横スクロールで全体を表示します。
| 型式 | DR-IS2T（ティッシュペーパーフィルター式） | |
|---|---|---|
| 対応ワークエリア | W.400mm～600mm×D.300mm程度 | |
| 外形寸法 | W.400mm×D.450mm×H.950mm | |
| 能力 | 運転切替なし | |
| 吸引量 | 2㎥/min/4kPa（MAX 10kPa） | |
| 消費電力 | 約0.55/0.74kW/AC100V | |
| 吸気口 | φ75mm | |
| 排気口 | φ75mm | |
| 騒音 | 65dB（A）/1m ※オプションの排気消音器を使用した場合、排気騒音を15dB～30dB程度低減できます。 | |
| 重量 | 約58kg（宅配便で搬送可） | |
| 構成 | プレフィルター | プレフィルター#291（360mm×310mm） |
| 1次フィルター （粗塵用） |
#850（360mm×310mm）またはティッシュペーパー4枚 | |
| 2次フィルター （精密） |
FH600（300mm×350mm） | |
| 脱臭器 | 9リットルタイプ ※臭気の種類により4種類の脱臭材が使用できます。 | |
| 吸引ブロアー | 送風機ユニットは消音処理を施してあります | |

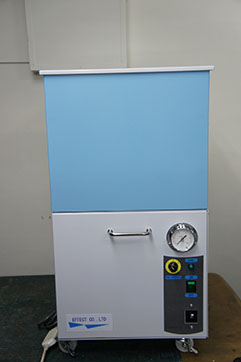

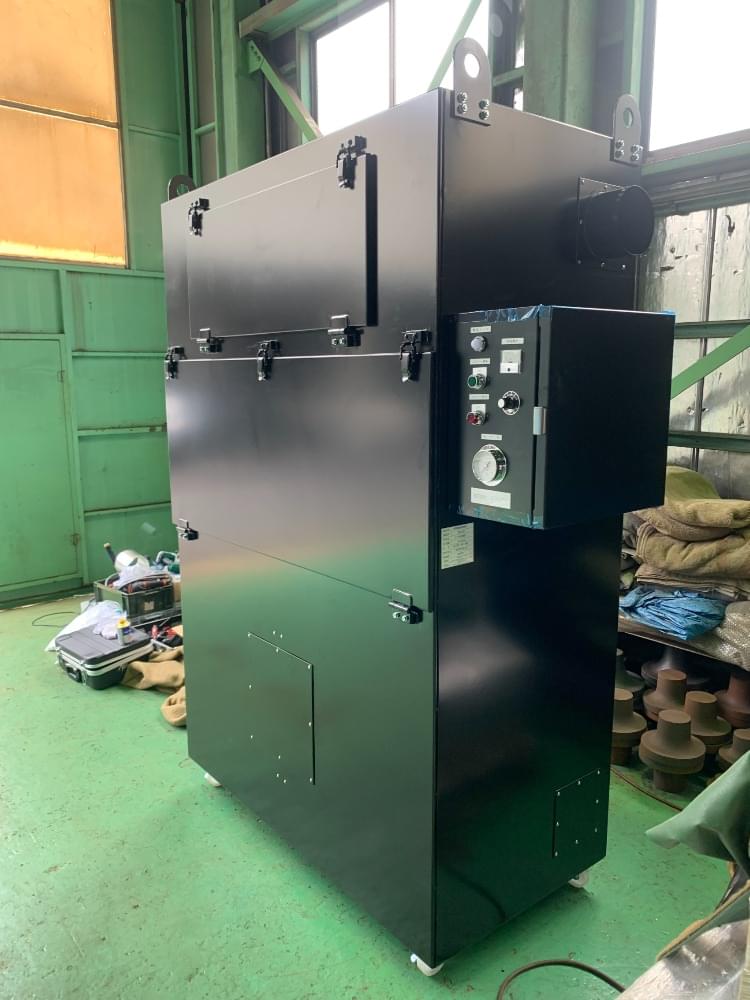

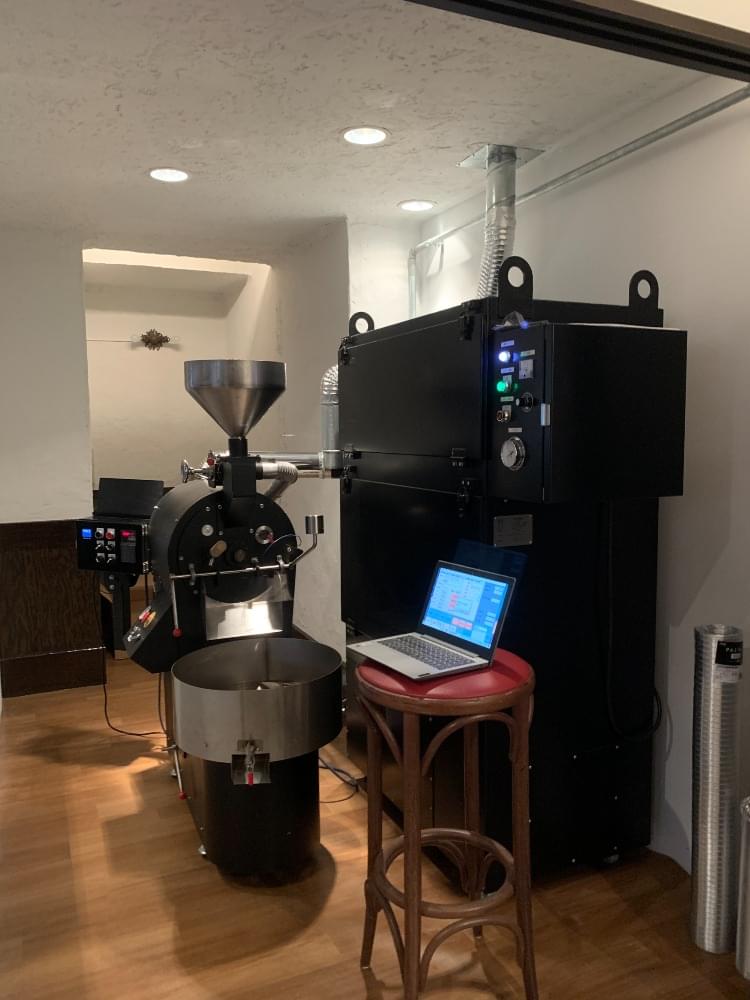

モアイ4 DR-IS4R-100＆200（ロールフィルター式）
家庭用100Vで稼動する大風量、高圧力集塵機
200V電源に加え、家庭用電源の100Vも利用できるレーザー排ガス用集塵脱臭装置です。最大風量6（㎥/min）・通常使用風量4（㎥/min）を実現。
オフィスや展示場、軽作業場でのレーザー加工機からでる排煙の除去に大活躍。
フィルターはロールフィルターを標準装備。もちろんティッシュペーパーの利用も可能。ブロワモーターの回転速度を3段階に調整、加工素材、加工エリアによって消費電力を調整することが可能です。
インバーター内蔵で回転制御を可能にしました
ブロワモーター制御にインバーターを内蔵。回転数を3段階に切り替えが可能です。
定格風量：4（㎥/min）～3（㎥/min）～2（㎥/min）※集塵機から1mダクト接続時の風量となります。
電力の節電や適正風量での吸引を選択する場合にお役立てください。
※横スクロールで全体を表示します。
| 型式 | DR-IS4R-100＆200（ロールフィルター式） | |
|---|---|---|
| 対応ワークエリア | W.600mm～800mm×D.450mm程度 | |
| 外形寸法 | W.400mm×D.800mm×H.950mm | |
| 能力 | 3～5㎥/min 3段切り替え式 | |
| 吸引量 | 3㎥/min/2.0kPa 4㎥/min/2.2kPa 5㎥/min/3.0kPa | |
| 消費電力 | 0.4kW/AC100V&AC200V ※選択できます。 | |
| 吸気口 | φ100mm | |
| 排気口 | φ100mm | |
| 騒音 | 68dB（A）/1m ※オプションの排気消音器を使用した場合、排気騒音を15dB～30dB程度低減できます。 | |
| 重量 | 約85kg（宅配便で搬送可） | |
| 構成 | 1次フィルター （粗塵用） |
ロールフィルター#850（320mm×25m） |
| 2次フィルター （中性能） |
E-305（305mm×305mm）×2個 | |
| 3次フィルター （精密） |
FM-600（275mm×275mm）×2枚 | |
| 脱臭器 | 18リットルタイプ×2個 ※臭気の種類により4種類の脱臭材が使用できます。 | |
| 吸引ブロアー | インバーターを内蔵し、回転数を3段階に切り替えが可能です。 | |
小型脱臭装置（脱臭器）
DR-SB2A / DR-SB4A
レーザー加工機が排出する臭気・有毒ガスなどをほぼ100%除去できる小型脱臭装置（脱臭器）です。小型化・低コスト・使いやすさ・ランニングコストに配慮した商品です。
ブロワーの吸い込みダクトの間に入れて使用します。
DR-SB2A
※横スクロールで全体を表示します。
| 型式 | DR-SB2A | |
|---|---|---|
| 対応ワークエリア | W.400mm～600mm×D.300mm程度 | |
| 寸法 | W.340mm×D.320mm×H.430mm | |
| 吸引量 | 2㎥/min | |
| 圧力損失 | 0.1～0.2kPa（初期） | |
| 吸気口 | φ75mm | |
| 排気口 | φ75mm | |
| 重量 | 約30kg | |
| 消耗品寿命 | プレフィルター | 約1～3ヶ月 ※使用頻度により消耗品の寿命は前後します。 |
| 脱臭材 | 約6～12ヶ月 ※使用頻度により消耗品の寿命は前後します。 | |
| 構成 | プレフィルター | プレフィルター#291（320mm×340mm） |
| 脱臭器 | 18リットル ダンボールタイプ ※臭気の種類により4種類の脱臭材が使用できます。 | |
DR-SB4A
※横スクロールで全体を表示します。
| 型式 | DR-SB4A | |
|---|---|---|
| 対応ワークエリア | W.600mm～800mm×D.450mm程度 | |
| 寸法 | W.340mm×D.720mm×H.540mm | |
| 吸引量 | 4㎥/min | |
| 圧力損失 | 0.1～0.2kPa（初期） | |
| 吸気口 | φ100mm | |
| 排気口 | φ100mm | |
| 重量 | 約40kg | |
| 消耗品寿命 | プレフィルター | 約1～3ヶ月 ※使用頻度により消耗品の寿命は前後します。 |
| 脱臭材 | 約6～12ヶ月 ※使用頻度により消耗品の寿命は前後します。 | |
| 構成 | プレフィルター | プレフィルター#291（320mm×710mm） |
| 脱臭器 | 18リットル ダンボールタイプ×2個 ※臭気の種類により4種類の脱臭材が使用できます。 | |
消耗品・オプション
消耗品
粗塵用のフィルターです。
※機種によりサイズが異なります。
ロールフィルター#850（320mm×25m）は、レーザー排ガス粉塵で量が最も多いとされる、1μまでの粉塵を捕集します。
（中性能：E-305）1～0.5ミクロンまでの粉塵を捕集します。
精密：FM600
0.3ミクロンまでの粉塵を95％以上捕集し、室外排気を可能にします。
※機種によりサイズが異なります。
（18リットルタイプ）
活性炭をダンボールカートリッジに収納し、交換を容易にしました。
下記の4タイプを用意しています。
・木板・ゴム対応タイプ
・アクリル樹脂対応タイプ
・アンモニアガス対応タイプ
・その他一般ガス対応タイプ
オプション
【排気消音器】
小型ブロワー、送風機の排気音を15～30dB低減できます。室外排気音がほとんどなくなり、夜間でも気にならない程静かになります。
吸引送風機の無い脱臭機のオプションとしてご利用ください。
本スイッチを用いることで、集塵脱臭装置を足元で操作できるようになります。
レーザー加工機（排気口）および集塵装置（吸気口）を75mm→100mmまたは100mm→75mmへ変換する為のアダプタです。
レーザー加工機（排気口）や集塵装置（吸気口）、異形管などにダクトホースを固定する為のバンドです。φ75mm用とφ100mm用の2種類を用意しております。
レーザー加工機（排気口）と集塵装置（吸気口）の間に接続するダクトホースです。φ75mmとφ100mmの他、各種サイズを用意しております。
レーザー加工機（排気口）と集塵装置（吸気口）の間に設置し、集塵装置に流入する風量を調整するバルブです。φ75mm用とφ100mm用の2種類を用意しております。
